CAD (오토캐드) 치수 스타일 만들기!! [4장:치수문자]



이번 시간은 CAD 치수 스타일 설정 [치수문자] 방법 설명합니다.

작업자가 만든 치수 스타일에서 치수 관련  치수문자 설정 합니다.

​그럼 치수 스타일 관리자에서 ​​[치수문자] 를 설정 해 보겠습니다.

​(1) 명령어 창에 D 입력 엔터 (아래 BOX 확인)

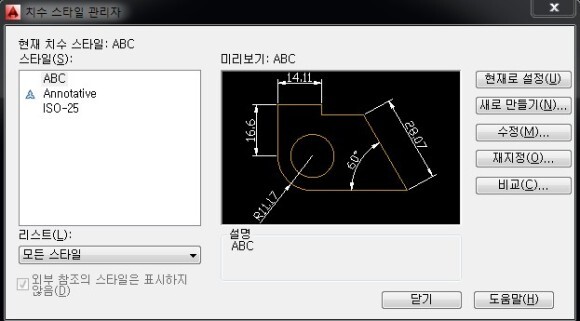

(2) 우측 치수 스타일에서 설정(수정) 하고자 하는 이름 선택 (ex: ABC)

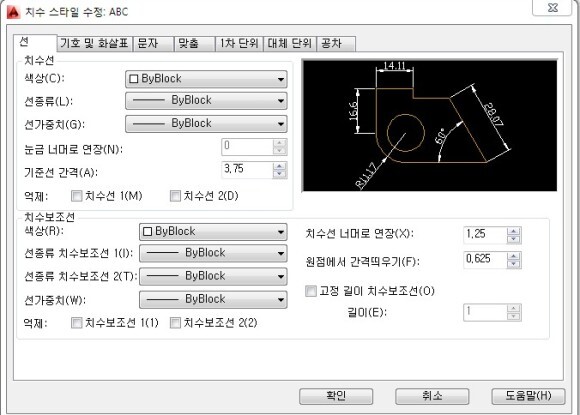

(3) 우측 중간에 있는 수정(M) 클릭

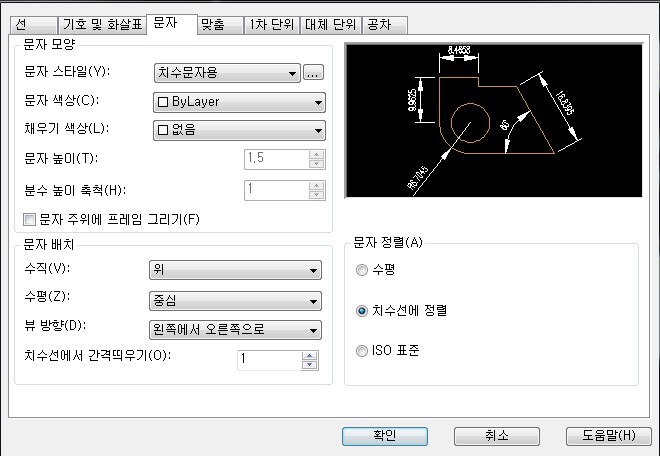

(4) 상단 메뉴에 문자 선택 클릭

​(5) 상세 설정

​※ 문자 모양: 문자 스타일(Y) : (우측 화살표 클릭) 문자 스타일 선택

※ 문자 스타일 설정을 변경 하고자 할 경우 (우측 아이콘 클릭) : 문자 스타일 BOX에서 설정 변경

​- 문자 색상(C) : 치수 문자의 색상 설정

- 채우기 색상 (L) : 치수의 문자 배경 색상 설정

- 문자 높이 (T) : 현재 치수 문자 스타일의 높이를 설정

문자 스타일에서 고정된 문자 높이를 사용하는 경우 사용 불가

치수 문자의 높이를 설정하려면 문자 스타일의 높이를 0으로 설정 해야 함.



- 분수 높이 축척 (H) : 치수 문자와 관련된 분수의 축척 설정

​

- 문자 주의에 프레임 그리기 (F) : 치수 문자 주위에 직사각형 프레임 표시 프레임 그리기 표시는 체크 하지 마시기 바랍니다.

​★ 치수 문자에 프레임 (사각형)이 있다는 것은 해당 치수를 최대한 정밀하게 적용 하라는 의미로 체크 시 모든 치수에 프레임이 적용 되면 의미가 없습니다.

​

※ 문자 배치

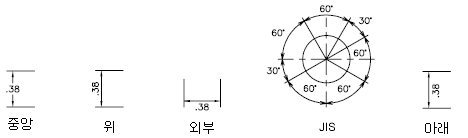

​수직 (V) : 치수 문자의 수직 배치 설정 : ★ 2번째 (위) 설정을 권해 드립니다.

​(1) 중심: 치수 문자를 치수 선의 중심에 배치

​(2) 위: 치수 문자를 치수 선 위에 배치

​(3) 외부: 가장 먼 치수 선 쪽에 치수 문자 배치.

​(4) JIS: JIS(Japanese Industrial Standards) 표기법에 따라 치수 문자 배치

​(5) 아래: 치수 문자를 치수선 아래에 배치

​

수평 (Z) : 치수 문자의 수평 배치 설정 : ★ 1번째 (중심) 설정을 권해 드립니다.

​(1) 중심: 치수 문자를 치수선 중심 배치

​(2) 치수보조선 1: 치수 문자를 첫 번째 치수보조선의 왼쪽 정렬

​(3) 치수보조선 2: 치수 문자를 두 번째 치수보조선의 오른쪽 정렬

​(4) 치수보조선 1 위: 치수 문자를 첫 번째 치수보조선 위 배치

​(5) 치수보조선 2 위: 치수 문자를 두 번째 치수보조선 위 배치

​

​뷰 방향 (D) : 치수 문자 뷰 방향 설정 : ★ 1번째 (왼쪽에서 오른쪽) 설정을 권해 드립니다.

(1) 왼쪽에서 오른쪽으로: 문자를 왼쪽에서 오른쪽으로 읽을 수 있도록 배치

​(2) 오른쪽에서 왼쪽으로: 문자를 오른쪽에서 왼쪽으로 읽을 수 있도록 배치

​

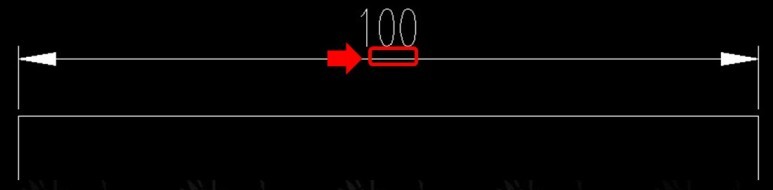

치수선에서 간격 띄우기 (O) : 문자 간격 설정 : 치수 선과 치수 문자 사이 간격 (거리값)을 설정 한다.

​도면 작업 아이템 크기에 따라 값을 설정 (크면 높은 숫자, 작으면 낮은 숫자)​

※ 문자 정렬 : ★ 2번째 (치수선에 정렬) 설정을 권해 드립니다.

(1) 수평 : 수평 위치로 문자 배치

(2) 치수선에 정렬 : 문자를 치수 선에 정렬

(3) ISO 표준

문자가 치수보조선 안에 있을 때는 치수 선을 따라 문자를 정렬

문자가 치수보조선 밖에 있을 때는 문자를 수평 정렬

​

(6) 위와 같이 상세 설정이 끝나면 우측 하단 확인 클릭

​(7) 치수관리자 창으로 이동

​​(8) 우측 상단 현재로 설정 클릭 & 우측 하단 단기 클릭

​여기까지 진행 하시면 작업자가 원하는 치수 관련 문자스타일을 만들 수 있습니다.

​

여기까지 치수 스타일 설정 [치수문자] 방법 이였습니다.
