CAD (오토캐드) 치수 스타일 만들기!! [2장:선 (치수선,치수보조선)]



이번 시간은 CAD 치수 스타일 설정 [치수선, 치수보조선] 방법 설명합니다.

작업자가 만든 치수 스타일에서 치수 관련  선 (치수선, 치수보조선) 설정 합니다.

​그럼 치수 스타일 관리자에서 ​​[선 (치수선, 치수보조선)] 를 설정 해 보겠습니다.​

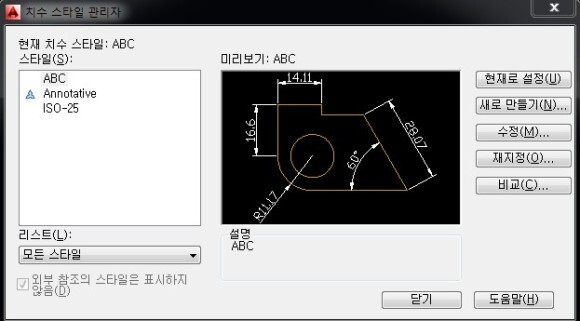

(1) 명령어 창에 D 입력 엔터 (아래 BOX 확인)

(2) 우측 치수 스타일에서 설정(수정) 하고자 하는 이름 선택 (ex: ABC)

(3) 우측 중간에 있는 수정(M) 클릭

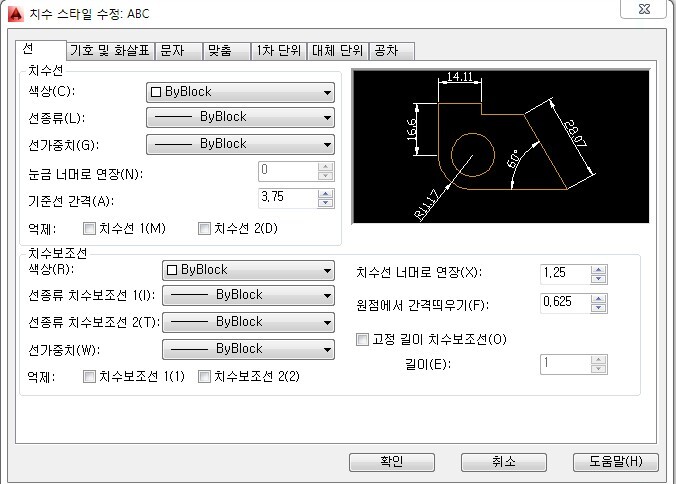

(4) 상단 메뉴에 선 선택 클릭

(5) 상세 설정

※ 치수선

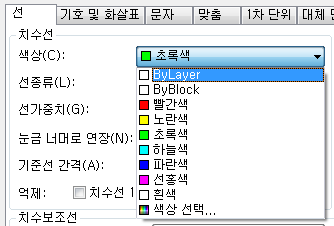

1. 색상 : 우측 화살표 클릭

- 원하는 색상이 없다면 맨 아래 색상 선택 클릭 (아래 BOX 확인)

원하는 색상 선택 후 확인 클릭

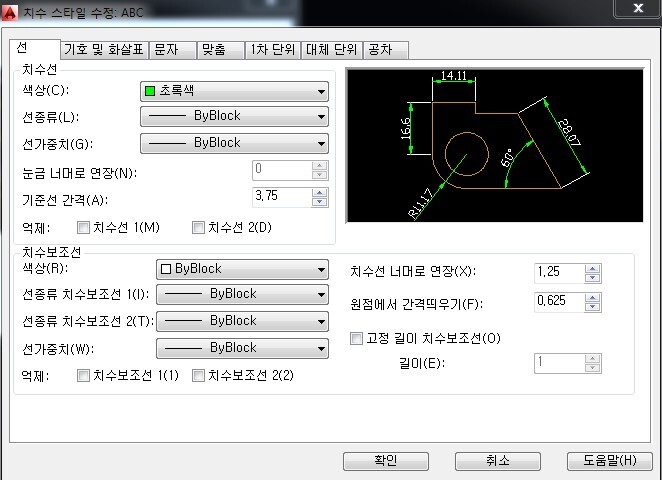

​색상 변경 확인 (ex : 초록색)

※ 위와 같이 원하는 색상을 선택 할 수 있으나, 레이어 (도면층)을 사용 하므로 , 색상은 By Layer 로 설정 한다.

​별도 레이어(도면층)을 미 사용 시 별도 선택 해 주시면 됩니다.

​참고로 색상은 정해진 기준은 없습니다. 회사 규정 혹은 고객 요구에 따라 설정 하시면 됩니다.

​2. 선종류 : By Layer 설정 (같은 이유로 선종류 By Layer로 설정 합니다.)

3. 선가중치: By Layer 설정​ (같은 이유로 선가중치 모두 By Layer로 설정 합니다.)



​4. 기준선 간격 : 기준선 치수 기입 방법 사용 시 치수선 간격을 설정

작업 아이템 크기에 따라 값을 설정 (크면 높은 숫자, 작으면 낮은 숫자 / 기준선 치수 기입을 사용 하지 않는다며, 크게 신경 안써도 됨)

​

5. 억제 : 치수선1 ,치수선 2 선택에 따라 해당 치수선 억제 기능  (치수선 사라짐 / 둘 다 체크 하지 마시기 바랍니다.)

​

※ 치수 보조선

​1. 색상 : By Layer 설정

​2. 선종류 (치수보조선1)​ : By Layer 설정

​3. 선종류 (치수보조선2)​ : By Layer 설정

​4. 선의 가중치 : By Layer 설정

​5. 억제 : 치수보조선1 ,치수보조선2 선택에 따라 해당 치수선 억제 기능

(치수보조선 사라짐 / 둘 다 체크 하지 마시기 바랍니다.)



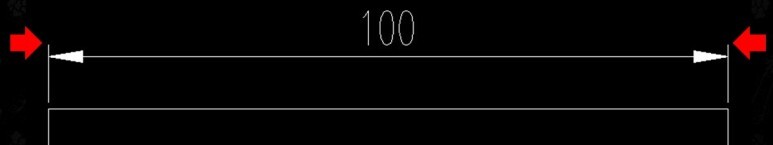

※ 치수선 너머 연장 : 치수선에서 연장되는 보조선의 길이 설정

​도면 작업 아이템 크기에 따라 값을 설정 (크면 높은 숫자, 작으면 낮은 숫자)



​※ 원점에서 간격 띄우기: 치수 선택 점에서 치수 보조선 간의 거리 간격 설정

도면 작업 아이템 크기에 따라 값을 설정 (크면 높은 숫자, 작으면 낮은 숫자)

(6) 위와 같이 상세 설정이 끝나면 우측 하단 확인 클릭

​(7) 치수관리자 창으로 이동

​(8) 우측 상단 현재로 설정 클릭 & 우측 하단 단기 클릭

​여기까지 진행 하시면 작업자가 원하는 치수 관련 선 스타일을 만들 수 있습니다.



여기까지 치수 스타일 설정 [치수선, 치수보조선] 방법 이였습니다.
