CAD (오토캐드) 치수 스타일 만들기!! [5장:맞춤 설정]





이번 시간은 CAD 치수 스타일 설정 [맞춤 설정] 방법 설명합니다.

작업자가 만든 치수 스타일에서 치수 관련  맞춤 설정 합니다.

​그럼 치수 스타일 관리자에서 ​​[맞춤 설정] 를 설정 해 보겠습니다.

​(1) 명령어 창에 D 입력 엔터 (아래 BOX 확인)



(2) 우측 치수 스타일에서 설정(수정) 하고자 하는 이름 선택 (ex: ABC)

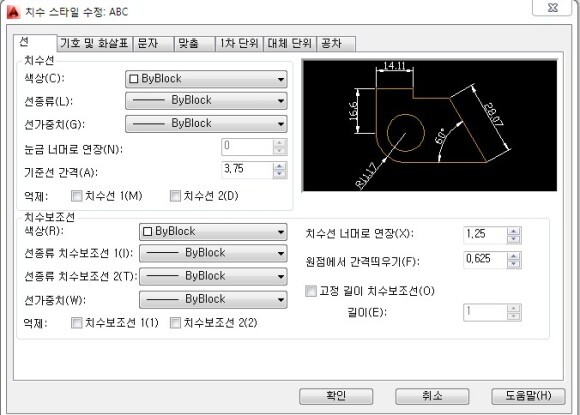

(3) 우측 중간에 있는 수정(M) 클릭

(4) 상단 메뉴에 맞춤선택 클릭

​(5) 상세 설정

※ 맞춤 옵션 : ​치수보조선 사이에서 사용 가능한 공간을 기준으로  문자 및 화살촉의 배치 설정

​★ 1번째 (문자 또는 화살표 최대맞춤) 설정을 권해 드립니다.

◆ 공간 사용이 가능하면 문자 및 화살촉은 치수보조선 사이에 배치

◆ 공간이 부족하면 문자와 화살촉은 맞춤 옵션의 설정에 따라 배치

(1) 문자 또는 화살표(최대로 맞춤) : 최대로 맞춤 기준으로 치수보조선 바깥쪽으로 문자 또는 화살촉을 이동

(2) 화살표: 치수보조선 바깥쪽으로 먼저 화살촉을 이동한 다음 문자를 이동

(3) 문자: 치수보조선 바깥쪽으로 먼저 문자를 이동한 다음 화살촉을 이동

(4) 문자와 화살표 모두: 문자와 화살촉에 공간이 부족할 경우 치수보조선 바깥쪽으로 둘 다 이동

(5) 항상 치수보조선 사이에 문자 유지: 문자를 항상 치수보조선 사이에 배치

(6) 화살표가 치수보조선 내에 맞지 않으면 화살표 억제: 치수보조선 내에 충분한 공간이 없으면 화살표 억제.



​※ 문자 배치 : ★ 1번째 (치수선 옆에 배치) 설정을 권해 드립니다.

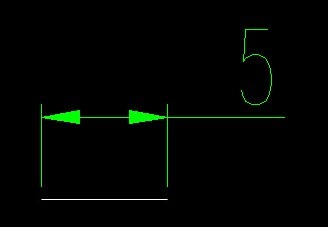

(1) 치수 선 옆에 배치 : 치수 문자를 이동할 때마다 치수 선도 함께 이동

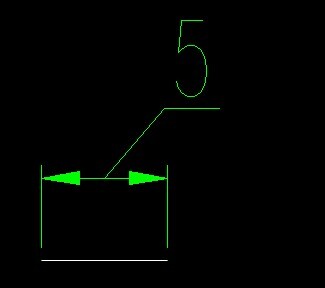

​(2) 치수선 위. 지시선 사용

문자를 이동할 때 치수 선이 이동하지 않음. / 거리가 떨어져 있을 경우 문자와 치수 선을 연결하는 지시선 적용

문자가 치수 선에 너무 가까이 있으면 지시선은 생략.

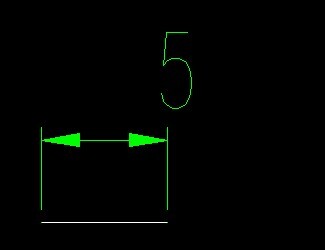

​(3) 치수선 위. 지시선 없음

문자를 이동할 때 치수 선이 이동하지 않음. / 거리가 떨어져 있을 경우 문자와 치수 선을 연결하는 지시선 없음

※ 치수 피쳐 축척: 전체 치수 축척 값 또는 도면 공간 축척을 설정 ★ 1번째 (배치할 치수 축척) 설정을 권해 드립니다.

(1) 배치할 치수 축척 : 현재 모형 공간 뷰포트와 도면 공간 사이의 축척을 기준으로 축척 비율 결정

​(2) 전체 축척 사용 : 문자 및 화살촉 크기를 비롯하여 크기, 거리 또는 간격을 지정하는 모든 치수 스타일 설정에 대한 축척을 설정

​

※ 최상으로 조정: 치수 문자 배치를 위한 추가 옵션.

(1) 문자 수동 배치 : 수평 자리맞추기 설정을 무시하고 치수선 지정한 위치 배치 (체크 하지 마시기 바랍니다.)

(2) 치수보조선 사이에 치수 선 그리기 : 화살촉이 바깥쪽에 배치되는 경우에도 측정된 점 사이에 치수선 적용 (체크 하시기 바랍니다.)



(6) 위와 같이 상세 설정이 끝나면 우측 하단 확인 클릭

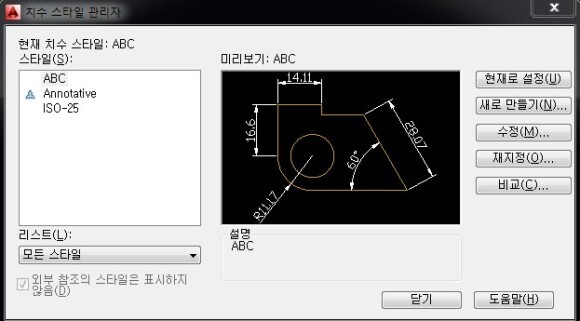

​​(7) 치수관리자 창으로 이동

​​​(8) 우측 상단 현재로 설정 클릭 & 우측 하단 단기 클릭

​여기까지 진행 하시면 작업자가 원하는 치수 관련 맞춤 설정을 만들 수 있습니다.



​여기까지 치수 스타일 설정 [맞춤 설정] 방법 이였습니다.
