CAD (오토캐드) 치수 스타일 만들기!! [1장:새로 만들기(N)]

이번 시간은 CAD 치수 스타일 설정 [새로 만들기] 방법 설명합니다.

​CAD에서 치수 스타일은 치수와 관련 된 모든 설정을 할 수 있습니다.

※ 치수 스타일은 아래의 항목을 설정 합니다.

​(1) 치수 관련 선 (치수선, 치수보조선) 설정, ​(2) 치수 관련 기호 및 화살표 설정, ​(3) 치수 문자 ​설정

​(4) 맞춤 ​(치수선 배치, 문자 배치, 치수 축척) 설정, ​(5) 대체 단위 적용 설정, ​(6) 공차 적용 설정

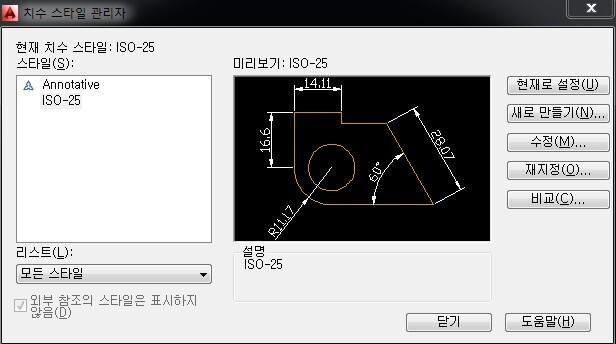

​그럼 치수 스타일 관리자에서 ​​[새로 만들기] 를 설정 해 보겠습니다.

​(1) 명령어 창에 D 입력 엔터 (아래 BOX 확인)

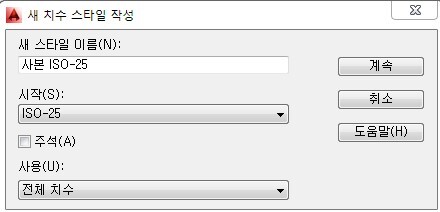

(2) 우측 상단 새로 만들기 (N) 클릭

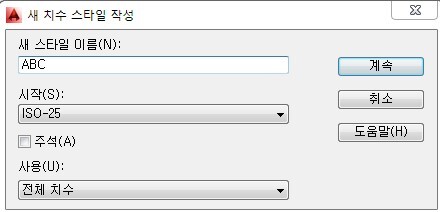

(3) 새 스타일 이름(N)에 작업자가 원하는 이름 입력 (ex: ABC)

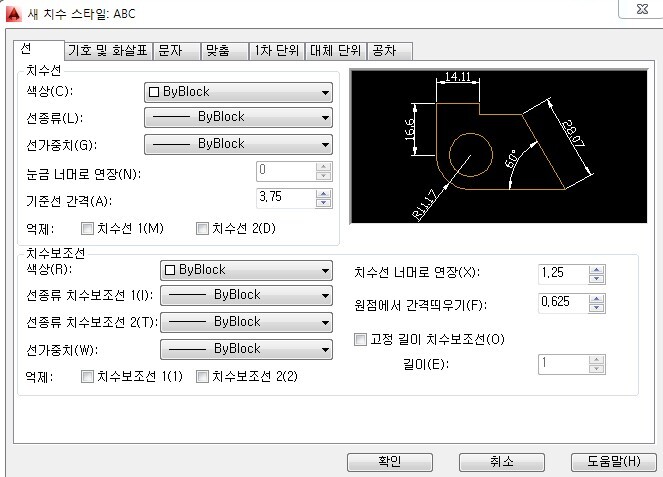

(4) 우측 상단 계속 클릭 (아래 BOX 확인 : 상세 설정 창)

​(5) 좌측 하단 확인 클릭

​(6) 치수 스타일 관리자 좌측 창에서 ABC 생성 확인

​여기까지 진행 하신면 작업자가 원하는 치수 스타일을 만들 수 있습니다.

​ 치수 스타일을 만들었으면, 각 항목에 대한 상세 설정을 진행 하면 됩니다.

​※ 포스팅이 너무 길면 힘들어 하실 듯 해서 각 항목에 대한 설명을 1개씩 나누어 올리도록 하겠습니다.

​

여기까지 치수 스타일 설정 [새로 만들기] 방법 이였습니다.
