CAD(오토캐드) 이미지파일_사진 삽입 [래스터 이미지] 방법 알아보기!!

이번 시간은 CAD(오토캐드) 이미지파일_사진 삽입 방법 대해 알아 보겠습니다.

AUTO CAD 프로그램으로 도면 작업을 하다 보면 이미지 파일 (사진) 등을 삽입 하는 경우가 생깁니다.

대표적으로 회사 로고가 있겠네요.

도면에 보시면 회사로고가 CAD파일로 그려진 것도 있지만, 그림파일로 삽입 된 도면들도 많이 볼 수 있습니다.

그럼 CAD에서 이미지 파일 (사진) 삽입 방법에 대해 알아보겠습니다.



명령 작업 순서

​(1) 상단 메뉴에서 삽입 클릭 -> 레스터이미지 클릭

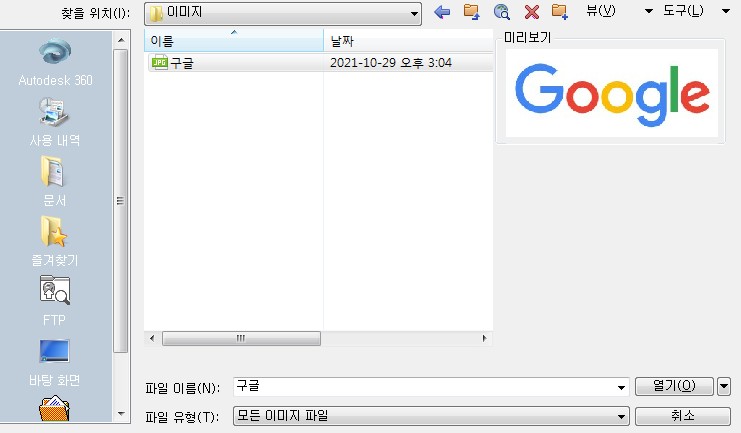

​​(2) 참조 파일 선택 창에서 삽입 하고자 하는 이미지 파일 선택 합니다.

​​(3) 이미지 부착 창에서 아래와 같이 설정 후 확인 클릭 합니다. (축척 , 각도 필요 시 삽입 후 별도의 명령어로 변경 추천)

​​(4) CAD 화면에서 원하는 위취에 삽입점 클릭 합니다.

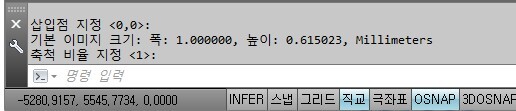

​​(5) 명령어 창에서 축척 비율 입력 후 엔터 합니다. (축척 비율 = 1 추천)

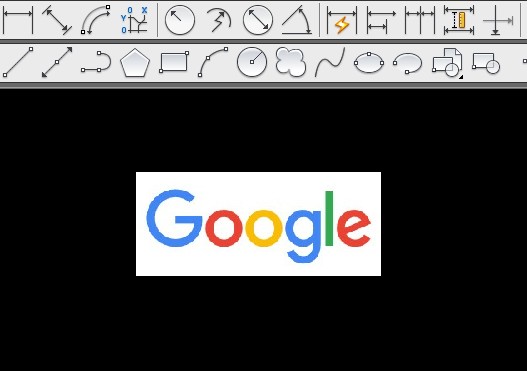

​​(6) CAD 화면에 삽입 완료 후 자동 종료 됩니다.

​​(7) 자동 종료 후 삽입 이미지 정보를 명령어창에서 확인 할 수도 있습니다.

여기까지 CAD(오토캐드) 사진 (이미지파일) 삽입 방법이였습니다.
