CAD(오토캐드) 도면 면적 계산 방법 [MO & AA] 알아보기!!

이번 시간은 CAD(오토캐드) 도면 면적 계산 방법 [MO & AA] 대해 알아 보겠습니다.

AUTO CAD 프로그램으로 도면 작업 중 도면의 면적 (넓이) 계산이 필요 할 때가 있습니다.

물론 우리는 넓이 계산식에 적용 하면 면적(넓이) 값을 구할 수 있습니다.

대표적으로 아래와 같은 계산식이 있죠!!

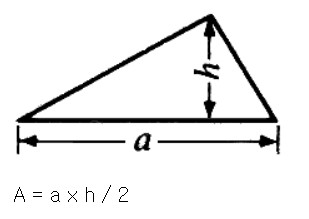

※ 삼각형 면적 구하기

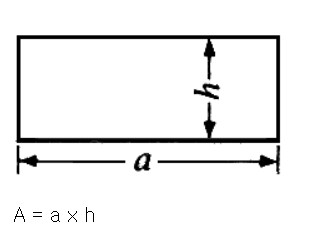

※ 사각형 면적 구하기

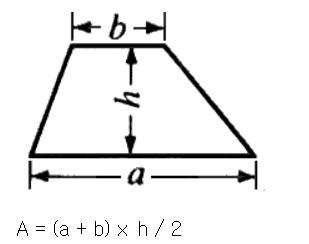

※ 사다리꼴 면적 하기

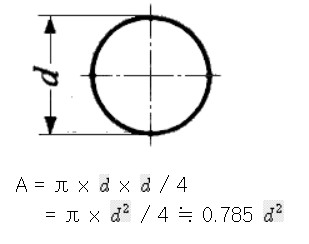

※ 원 면적 구하기

헉!!! 생각보다 많이 어렵네요!!! 계산식 알아보는 것은 이정도만 하겠습니다....^^;;



그럼 CAD에서 도면 면적 계산 방법 [MO & AA] 대해 알아 보겠습니다.



CAD에서 면적을 구하는 방법은 아래와 같이 2가지 방법을 사용 할 수 있습니다.

​1. 명령어 창에 단축키 MO 입력 엔터. (특성창을 활용 하는 방법)

​2. 명령어 창에 단축키 AA 입력 엔터. (면적 구하는 명령어 사용 방법)

​▶ 명령 작업 순서 : [MO]

​1. 명령어 창에 MO 입력 엔터

※ ​아래와 같은 특성창이 나타납니다.

2. 명령어 초기화 상태에서 면적에 해당 되는 객체를 모두 선택 클릭

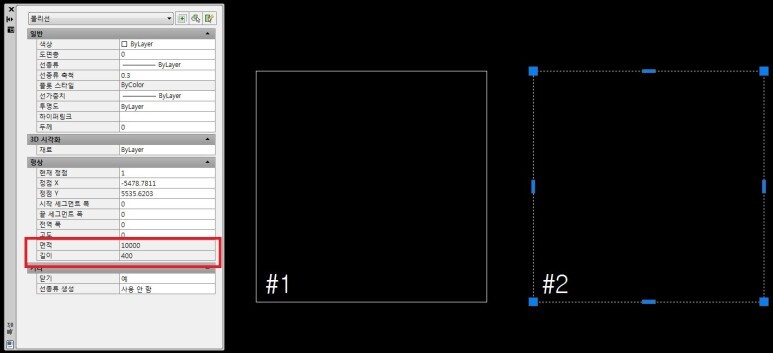

​4. 아래와 같이 특성창에 면적 및 총 길이를 확인 할 수 있음.

여기서 잠깐!!​

★ 특성창 (MO)를 이용하여 면적을 구할 경우 면적을 이루는 객체가 1개의 객체로 이루어져 있어야 한다.

★ 각 객체가 개별로 이루어진 도면이라면, JOIN 명령어를 이용하여, 1개의 객체로 만들어야 특성창을 사용 할 수 있습니다.

​

※ 아래 예제를 통해 확인 해 볼께요.​

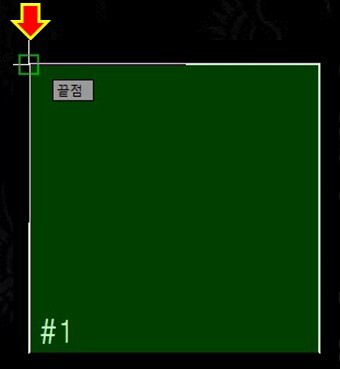

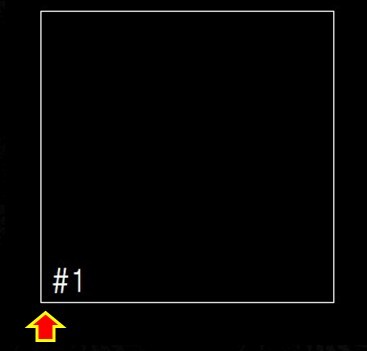

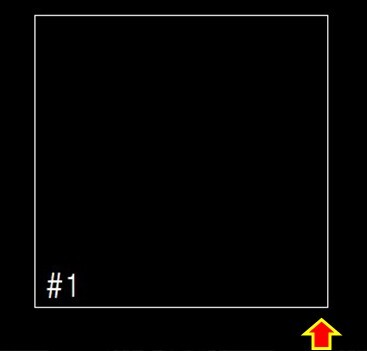

◆ 1번 사각형은 4개의 선으로 이루어진 정 사각형 (100x100) : 객체 = 4개

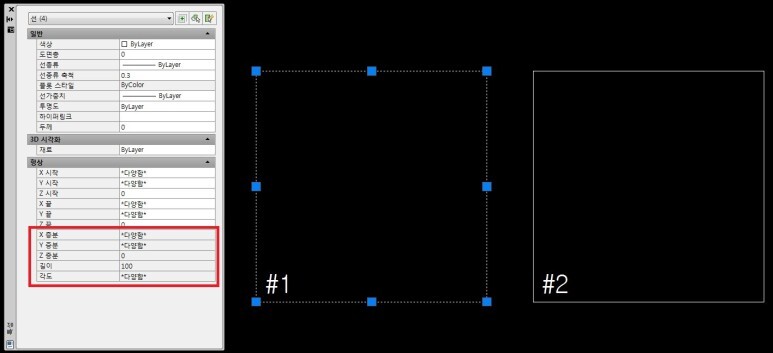

​특성창 (MO)에 면적을 확인 할 수 없다.

​◆ 2번 사각형은 REC 혹은 폴리선 으로 이루어진 정 사각형 (100x100) : 객체 = 1개

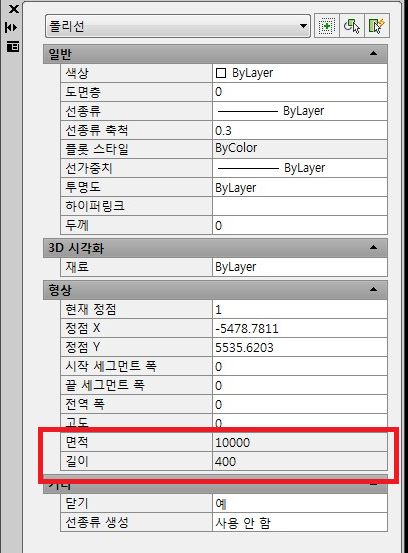

​특성창 (MO)에 면적을 확인 할 수 있다.

▶ 명령 작업 순서 : [AA]

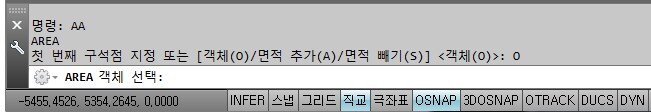

​1. 명령어 창에 AA 입력 엔터

2. 명령어 창에 O 입력 엔터

3. 구하고자 하는 면적 객체 클릭 (1개의 객체로 이루어져야 선택 가능)

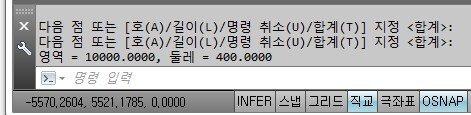

4.영역 (면적) 및 둘레 (총길이) 값이 계산 되면서 자동 종료

​

▶ 명령 작업 순서 : [AA] (구하고자 하는 면적을 작업자가 선택 하는 방법)

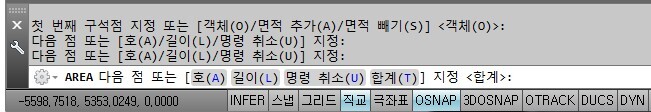

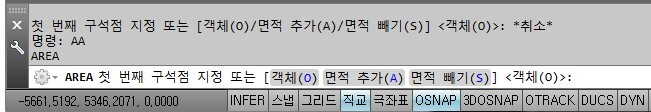

​1. 명령어 창에 AA 입력 엔터

2. 구하고자 하는 면적의 시작점 클릭​

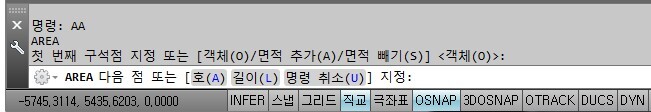

3. 구하고자 하는 면적의 두번째 점 클릭

4. 구하고자 하는 면적의 세번째 점 클릭

5. 구하고자 하는 면적의 끝점 클릭

6. 영역 (면적) 및 둘레 (총길이) 값이 계산 되면서 자동 종료

​

여기까지 CAD(오토캐드) 면적 구하는 방법 이였습니다.
