CAD(오토캐드) 파일 용량 줄이는 방법 [PU] 알아보기!!

이번 시간은 CAD(오토캐드) 파일 용량 줄이는 방법 [PU] 대해 알아 보겠습니다.

AUTO CAD 프로그램으로 도면 작업 후 CAD 파일을 확인 해 보면 생각보다 많은 용량에 놀라는 경우가 있습니다.

도면에 객체가 많지 않음에도 용량이 많은 경우 불필요한 객체가 숨어서 존재 하고 있기 때문입니다.

육안으로 확인이 안되니, 용량만 차지하고 숨어(?) 있는 셈이죠...^^

그럼 CAD에서 파일 용량 줄이는 방법 [PU] 대해 알아 보겠습니다.

​

★ 명령어 창에 단축키 PU 입력 엔터.

​

▶ 명령 작업 순서

​1. 명령어 창에 PU 입력 엔터 (명령 BOX 확인)

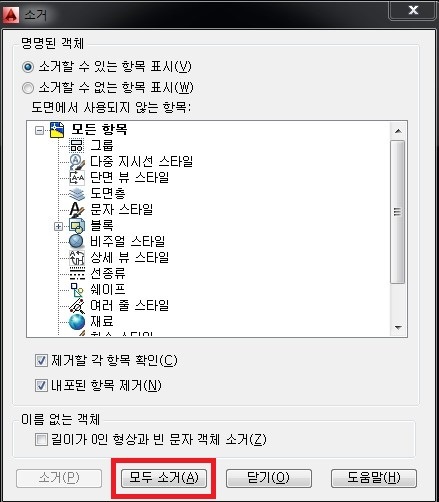

2. 모두 소거(A) 클릭 (명령 BOX 확인)

3. 모든 항목 소거(A) 클릭 (명령 BOX 확인) : 최종 도면 파일 용량을 일괄 줄일 경우 모든 항목 소거 적용!!

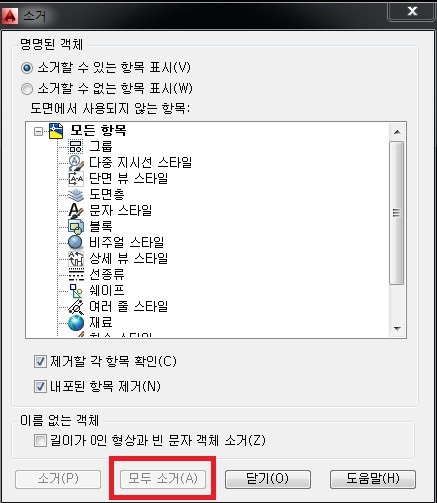

4. 모두 소거(A)가 비활성화 되여 있다. : 소거 할 항목이 없다는 것을 의미!!

​5. 닫기 클릭 - 종료

파일을 확인 해 보면 용량이 줄어 있음을 확인 할 수 있습니다.​



여기까지 AD(오토캐드) 도면 파일 용량 줄이기 방법 이였습니다.
