CAD(오토캐드) 옵션 [환경설정_제도]

이번 시간은 Auto CAD 옵션 [환경설정_제도] 설정을 설명합니다.

​

(1) 명령어 창에 단축키 OP 입력 (추천)

(2) 메뉴바에서 도구 클릭 - 옵션 클릭

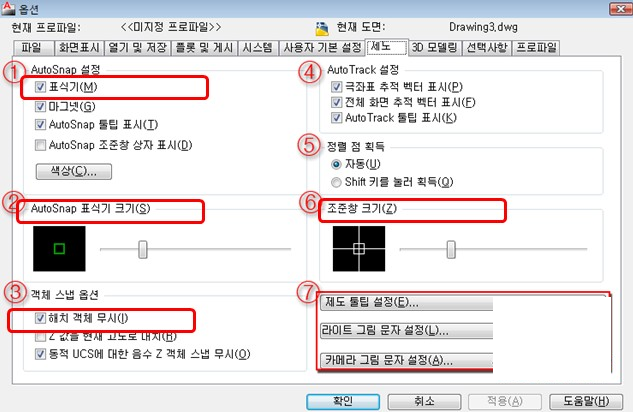

​제도 클릭 하면 아래와 같은 BOX가 나옵니다.

1. AutoSnap 설정: 표식기, 툴팁 및 마그넷의 표시를 조정 합니다.

​★ 표식기: 체크 시 각 스냅 위치에 표식 되지만, 미 체크 시 표시 없이 스냅이 된다. (반드시 체크 확인 해 주세요)

​2. AutoSpan 표식기 크기: 자동 객체 표식기의 크기를 설정 합니다. (40% 크기 설정 추천)

​3. 객체 스냅 옵션: 자동 객체 스냅의 활성 모드를 설정 합니다.

​★ 해치 객체 무시 : 작성된 해치에 스냅 기능을 적용 여부 설정 합니다. (반드시 체크 확인 해 주세요).

​4. AutoTrack 설정: 극좌표 또는 객체 스냅 기능이 켜져 있을 때 사용할 수 있는 자동 추적 기능을 설정한다.

​5. 정렬 점 획득: 조준창을 객체 스냅 위로 올라가면 추적 벡터를 표시 여부 설정 합니다.(자동 체크 여부 확인 해 주세요)

​6. 조준창 크기: 객체에 마우스가 올라가면 나타나는 조준창의 크기를 설정 합니다.

(30% 크기 설정 추천) - 크기가 크면 도면 작업 시 간섭으로 불편 합니다.

​7. 설정: 제도 툴팁 모양 : 색상 및 크기, 투명도를 설정 합니다.

라이트 그림 문자 설정 : 라이트 그림 문자 모양을 설정 합니다.

카메라 그림 문자 설정 : 카메라 그림 문자 모양을 설정 합니다.

​

★ BOX와 동일하게 설정 하기를 권장 합니다. ​

​

여기까지 Auto CAD 옵션 [환경설정_제도] 설명 이였습니다.
