CAD(오토캐드) 3D 기초 도형 (2) 그리기!!

이번 시간은 오토캐드를 사용 하여 3D 기초 도형(1) 작업을 따라 그려 보겠습니다.

​​★ 3D 작업은 2D 작업과 달리 높이 (Z값) 개념을 인지 해야 합니다.

​3D는 도면 파악을 어떻게 하냐에 따라 3D 작업에 필요한 스케치만 하면 작업이 가능 합니다.

간단한 도형 예제부터 다양한 예제를 작업하며, 공부 해야 합니다.

​​우선 아래와 같은 간단한 도형 작업을 따라 하면서 3D 개념을 이해해 가도록 하겠습니다.

순서대로 따라서 작업 해 보시기 바랍니다.

​

​※ 오토캐드 3D 예제-2​

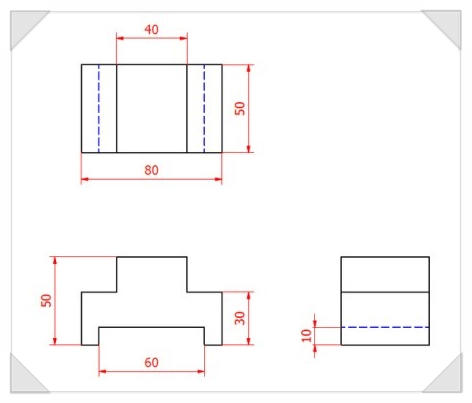

문제) 아래 3각법 도면을 보고 3D 작업을 완성하시오!!

​※ 3D 작업 시 필요 평면만 선택 하여 스케치 하면 됩니다.

​- 아래와 같이 작업을 따라 해 보도록 하겠습니다.​

1. 정면도를 이용하여 3D 작업 진행 가능 여부 검토​​

2. 정면도 스케치 진행 (스케치 방법은 생략)

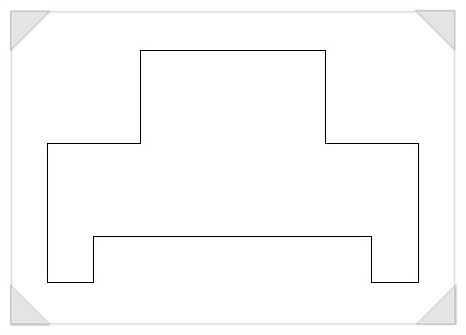

3. 정면도 스케치 완료

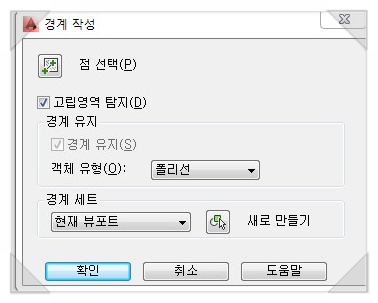

​4. 명령어창에 BO 입력 엔터

★ 점 선택(P) 앞에 아이콘 클릭

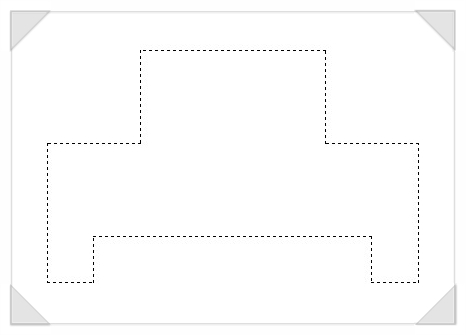

​5. 각 면 영역 선택 클릭 엔터

6. Ctrl + C 입력​

7. 각 면 객체 선택 클릭 엔터 (5번 참고)

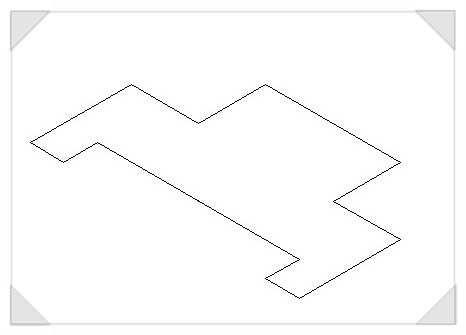

​​8. 명령어창에 VPOINT 입력 엔터

​​9. 명령어창에 1,-1,1 입력 엔터

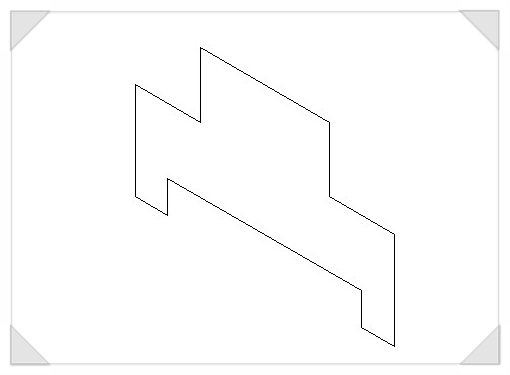

10.명령어창에 UCS 입력 엔터

​11. 명령어창에 X 입력 엔터 , 90입력 엔터

​12. Ctrl + V 입력 원하는 위치에 클릭

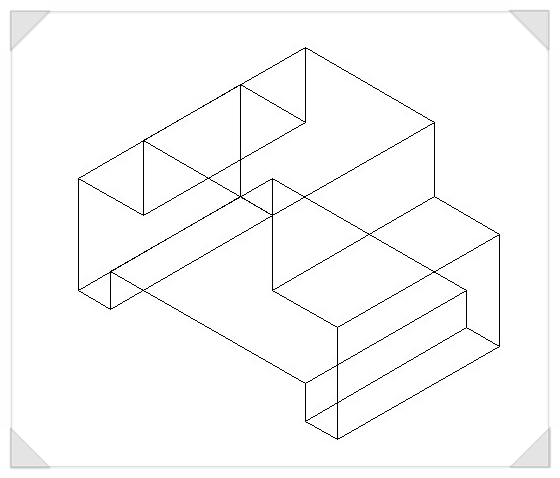

13.명령어창에 EXT 입력 엔터

해당 면 선택 클릭 후 50 입력 엔터

14. 명령어창에 SHA 입력 엔터

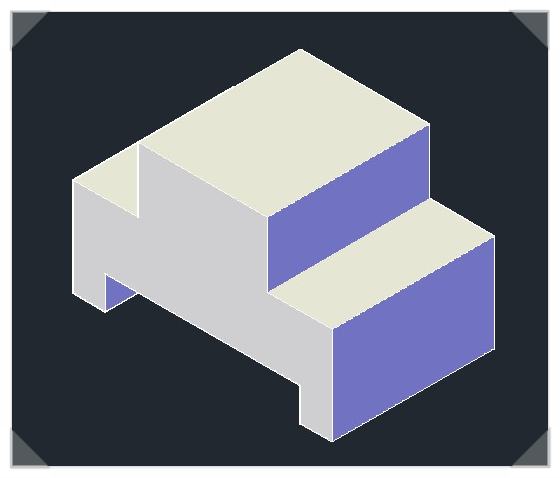

​15. 명령어창에 C 입력 엔터 (색상 입히기)

16. 명령어창에 SHA 입력 엔터​

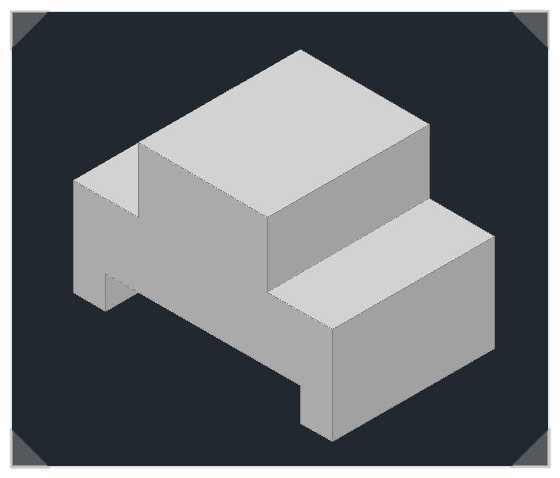

17. 명령어창에 R 입력 엔터 (리얼 설정)

18. 명령어창에 SHA 입력 엔터

​19. 명령어창에 2 입력 엔터 (색상 해제)

​여기까지 오토캐드 3D (예제-2) 작업 순서 따라 하기 였습니다
