CAD(오토캐드) 3D 기초 도형 (1) 그리기!!

이번 시간은 오토캐드를 사용 하여 3D 기초 도형(1) 작업을 따라 그려 보겠습니다.

​​★ 3D 작업은 2D 작업과 달리 높이 (Z값) 개념을 인지 해야 합니다.

​3D는 도면 파악을 어떻게 하냐에 따라 3D 작업에 필요한 스케치만 하면 작업이 가능 합니다.

간단한 도형 예제부터 다양한 예제를 작업하며, 공부 해야 합니다.

​​우선 아래와 같은 간단한 도형 작업을 따라 하면서 3D 개념을 이해해 가도록 하겠습니다.

순서대로 따라서 작업 해 보시기 바랍니다.

​

​※ 오토캐드 3D 예제-1

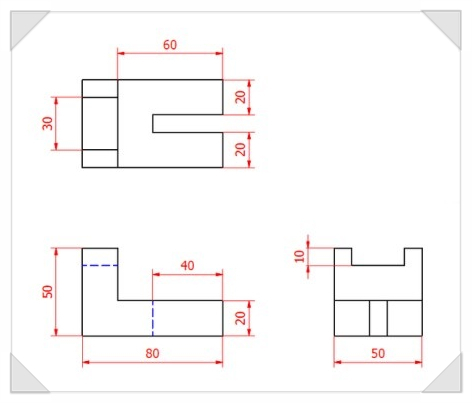

​문제) 아래 3각법 도면을 보고 3D 작업을 완성하시오!!

※ 3D 작업 시 필요 평면만 선택 하여 스케치 하면 됩니다.

​아래와 같이 작업을 따라 해 보세요!!!

​​1. 평면도를 이용하여 3D 작업 진행 가능 여부 검토

​​2. 평면도 스케치 진행 (스케치 방법은 생략)

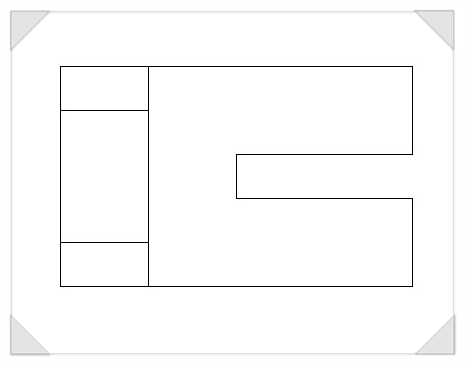

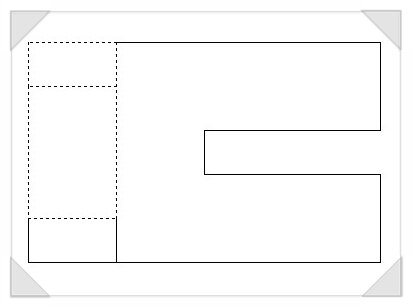

3. 평면도 스케치 완료

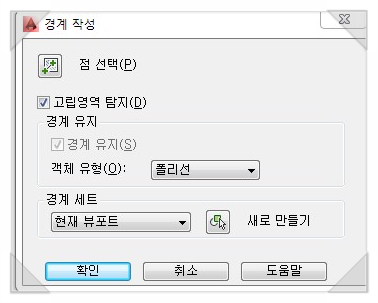

​4. 명령어창에 BO 입력 엔터

★ 점 선택(P) 앞에 아이콘 클릭

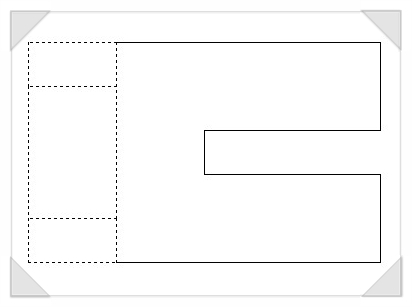

5. 각 면 영역 선택 클릭 엔터​​

6. Ctrl + C 입력​​

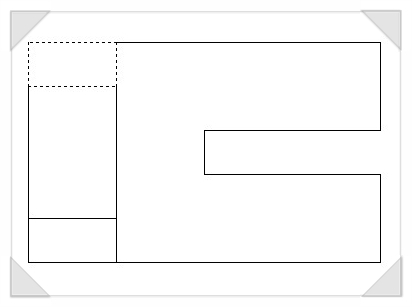

7. 각 면 객체 선택 클릭 엔터 (5번 참고)​

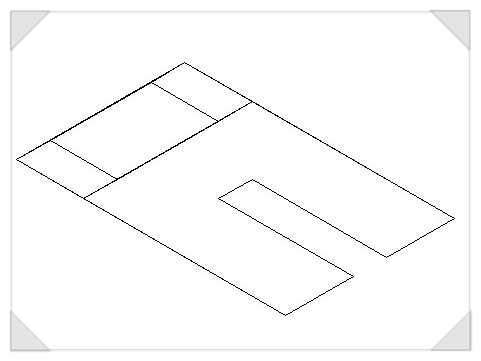

8. 명령어창에 VPOINT 입력 엔터​​

9. 명령어창에 1,-1,1 입력 엔터

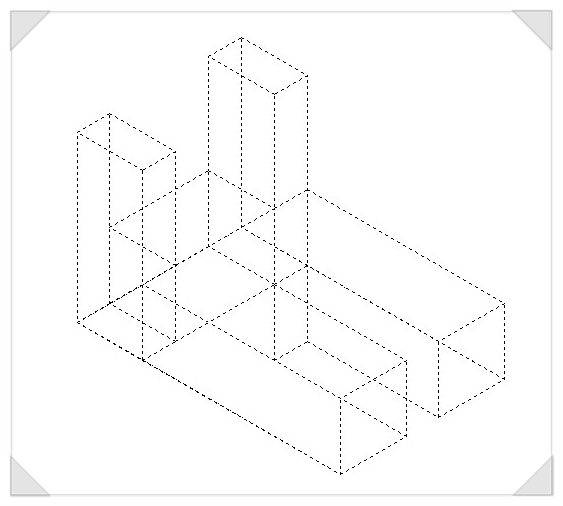

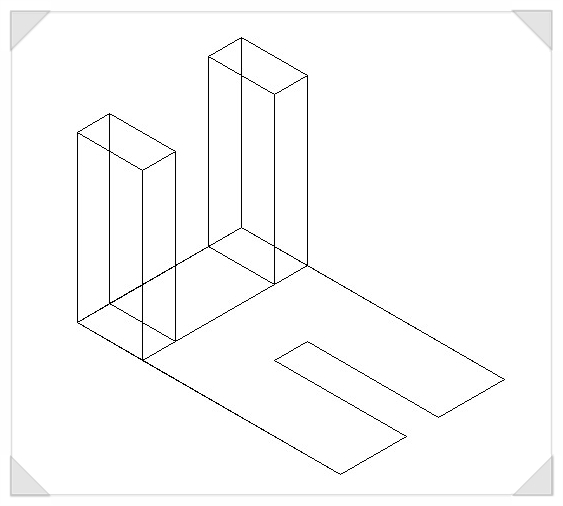

10.명령어창에 EXT 입력 엔터: 해당 면 선택 클릭 후 50 입력 엔터

11.명령어창에 EXT 입력 엔터​: 해당 면 선택 클릭 후 20 입력 엔터​

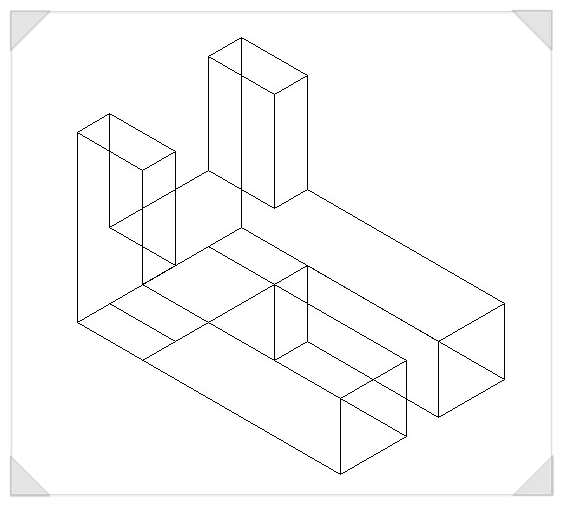

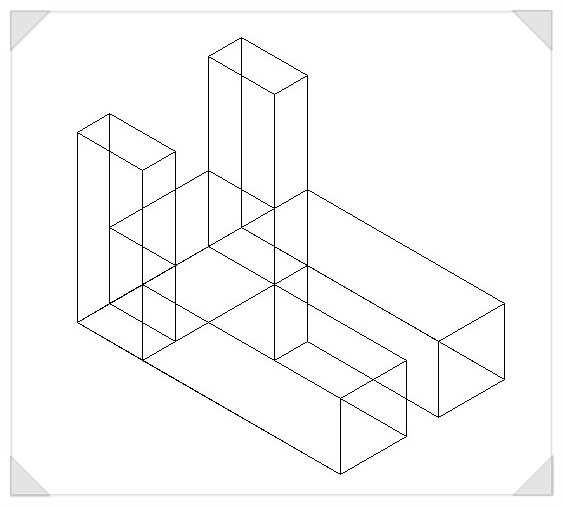

12. 명령어창에 UNI 입력 엔터​: 합치기 (결합) 할 객체 선택 클릭 엔터

​13. 명령어창에 SHA 입력 엔터

14. 명령어창에 C 입력 엔터 (색상 입히기)

15. 명령어창에 SHA 입력 엔터​

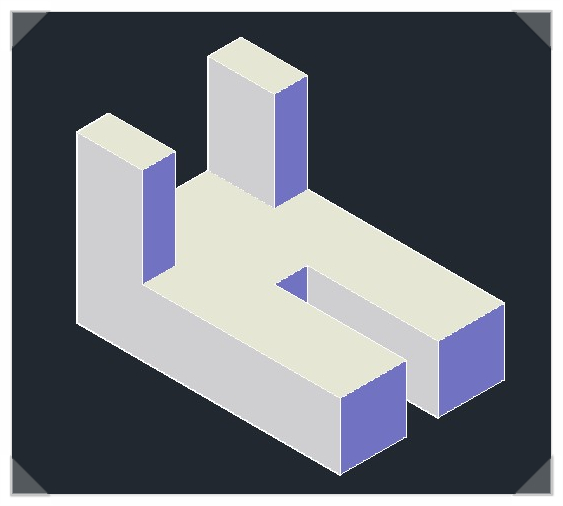

16. 명령어창에 R 입력 엔터 (리얼 설정)

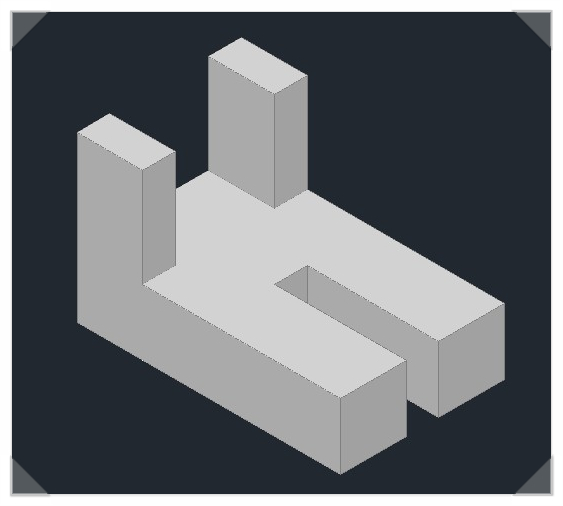

17. 명령어창에 SHA 입력 엔터​

18. 명령어창에 2 입력 엔터 (색상 해제)

※ 3D 작업 선행 작업으로 도면 파악이 매우 중요합니다.

어떠한 면을 작업에 사용할지에 따라 작업 방향이 결정 되니깐 말입니다!!

​

여기까지 3D 기초 도형(1) 작업 따라 하기 였습니다.
