CAD(오토캐드) Line (선) 그리기 [극상대좌표]

Line (선) 그리는 방법은 아래와 같습니다.

- 절대 좌표

- 상대 좌표

- 상대 극좌표

- 거리값 직접 입력

​이번 시간은 CAD Line (선) 그리기 중 극상대 좌표 & 거리값 직접입력 설명합니다.

​

​​​★ 명령어 창에 단축키 L 입력 엔터.



​▶ 명령 작업 순서

​(1) 명령어 창에 L 입력 엔터

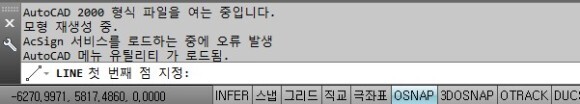

(2) CAD 화면에 원하는 시작점 선택 클릭

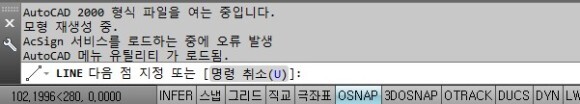

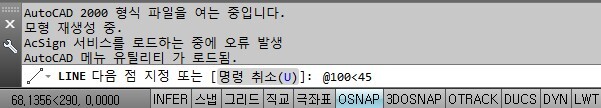

(3) 명령어 창에 ​@선 거리값< 각도​ 입력 엔터

(5) 작업 종료를 원할 경우 엔터

​(6) 작업 종료

※ 극상대좌표의 경우 앞에 @ , < 입력 해야 합니다.

​

​절대좌표는 점(POINT)위치를 입력 하는 방식

​상대좌표는 x 거리값, y 거리값을 입력 하는 방식

​극상대좌표는 그리고자 하는 선의 길이값 , 각도값을 입력하는 방식

​​

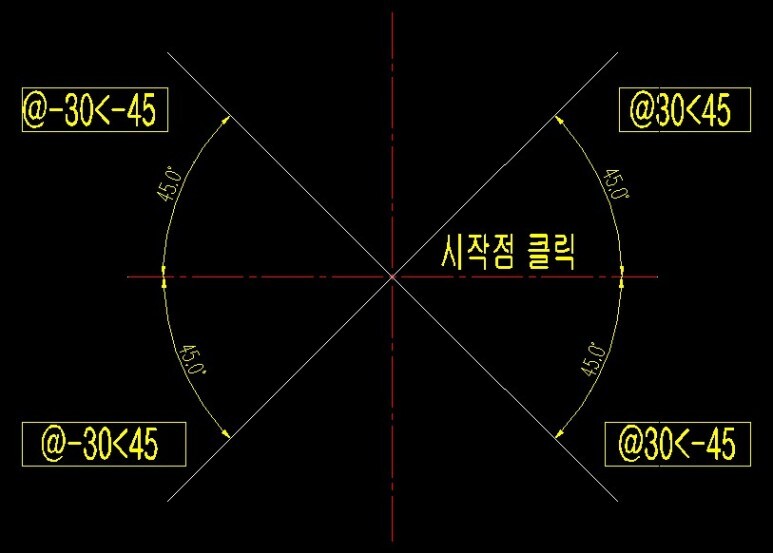

◆ 예제 따라하기 [원하는 방향 대각선 그리기]

​▶명령 단축키 L 입력 엔터

(1) 시작점 클릭

@30<45 입력 엔터

​(2) 시작점 클릭

@30<-45 입력 엔터

​(3) 시작점 클릭

@-30<45 입력 엔터

​(4) 시작점 클릭

@-30<-45 입력 엔터​

※ - (마이너스) 표시에 따라 진행 방향 결정 됩니다.

시계방향 -(마이너스) 입력!!

​※ 도면 작업 시 극상대좌표는 나름 유용하게 사용 됩니다.

​

◆ 거리값 직접 입력 하는 방법은 아주 간단 합니다.

​

▶ 명령 작업 순서​

(1) 명령어 창에 L 입력 엔터​

(2) 시작점 클릭

(3) 원하는 방향으로 커서 이동 (클릭하지 않습니다.)​

(4) 원하는 거리값 입력 엔터​

(5) 추가 작업 가능 (동일 방법)​

(6) 작업 종료를 원할 경우 엔터​

※ 일반적으로 F8(직교) 기능과 함께 사용합니다.

​

※ 수직 , 수평이 아닐 경우 (극)상대 좌표를 이용하거나 다른 명령어를 이용하여 이동하고자 하는 점(POINT)를 구한

그 점을 클릭 하면 됩니다.

​

여기까지 Line (선) 그리기 중 극상대 좌표 & 거리값 직접입력 였습니다.
