CAD(오토캐드) Line (선) 그리기 [상대좌표]

Line (선) 그리는 방법은 아래와 같습니다.

- 절대 좌표

- 상대 좌표

- 상대 극좌표

- 거리값 직접 입력

​

​이번 시간은 CAD Line (선) 그리기 중 상대 좌표 설명합니다.

​CAD에서 작업자가 원하는 선을 작업 시 사용 됩니다

​CAD에 명령 전달 방법은 아래와 같습니다.

​

★ 명령어 창에 단축키 L 입력 엔터.

​

▶ 명령 작업 순서​

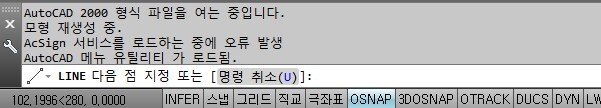

(1) 명령어 창에 L 입력 엔터

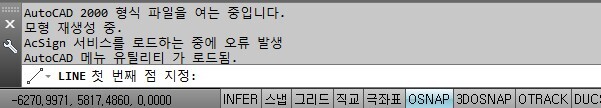

(2) CAD 화면에 원하는 시작점 선택 클릭

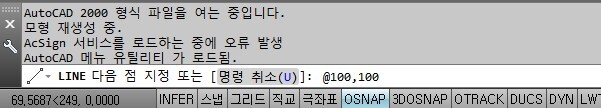

(3) 명령어 창에 ​@x값, y값​ 입력 엔터

(5) 작업 종료를 원할 경우 엔터

​(6) 작업 종료



​※ 상대좌표의 경우 앞에 @ 입력 해야 합니다.

​

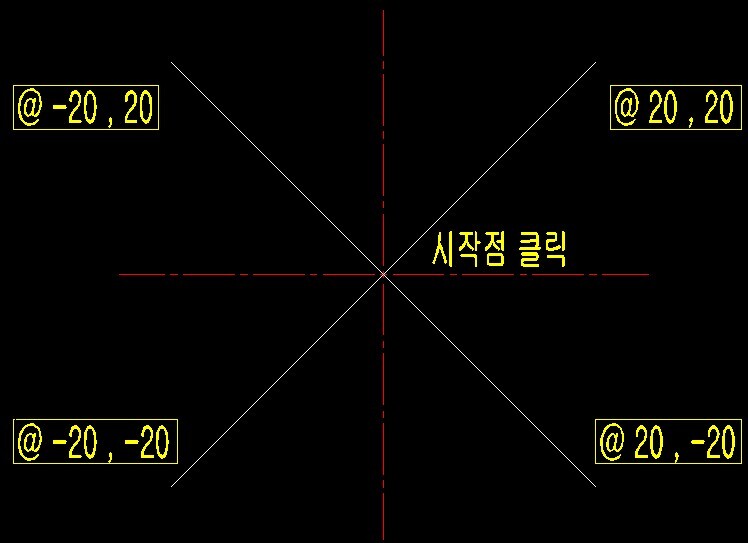

◆ 예제 따라하기 [원하는 방향 대각선 그리기]

​▶명령 단축키 L 입력 엔터

(1) 시작점 클릭

@20,20 입력 엔터

​(2) 시작점 클릭

@-20,20 입력 엔터

​(3) 시작점 클릭

@20,-20 입력 엔터

​(4) 시작점 클릭

@-20,-20 입력 엔터​

※ - (마이너스) 표시에 따라 진행 방향 결정 됩니다.​

​※ 도면 작업 시 절대좌표보다 상대좌표는 간간히 사용 합니다.

개인적으로 다른 대체 가능 명령어가 많아 비중이 높은 편은 아닙니다.

​

여기까지 CAD Line (선) 그리기 중 상대 좌표 였습니다.
