[CAT 2급] 시험 작업 순서 따라하기

CAD 실무능력평가 [CAT 2급] 시험 작업 순서를 알려 드리겠습니다.

​

★ 3각법 투영 방법 제외 한 주요 핵심 작업 순서!!!

​

​1.홈페이지 접속 / 회차 선택 / 응시과목 선택 / 이름,수험번호 입력 후 로그인

​​2.시험 유의사항 안내 및 인증코드 입력 후 시험 화면으로 이동

​​3. 템플릿 파일 받기

​반드시 “다른이름으로 저장하기”하여 바탕화면에 저장

​* 템플릿 파일은 수험번호명으로 다운로드 되므로 파일명 변경 금지

​​4. CAD 프로그램 실행

​5. 다운로드 받은 템플릿 열기

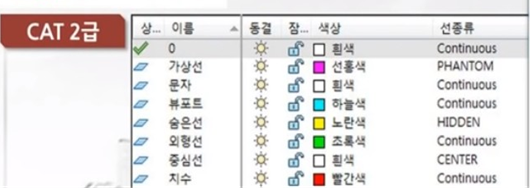

​6. 레이어 7개 만들기

7. 외형선 레이어 맨 앞으로 변경

​8. 시험문제 1 확인 하며 3각법 작업

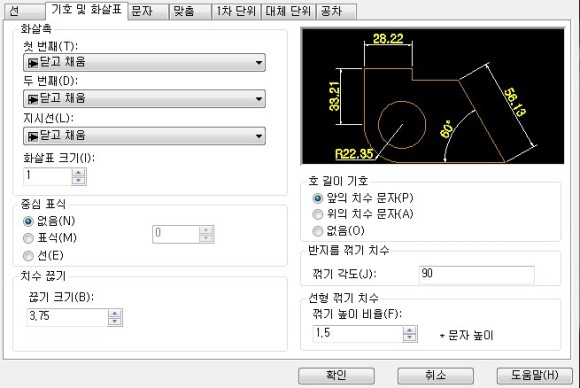

​9. 3각법 작업 완료 후 치수 & 문자 스타일 설정

​※ 기호 및 화살표 : 화살표 크기 (1) , 중심표식 (없음)

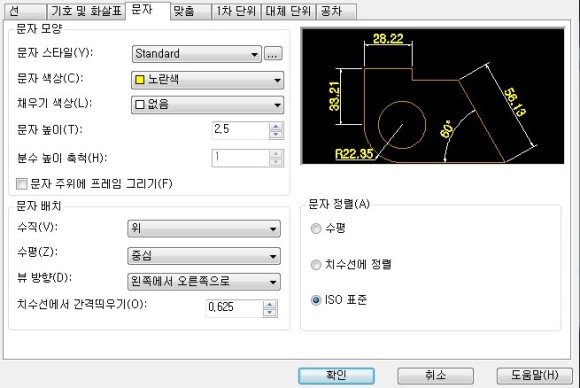

​※ 문자 : 문자색상 (노란) , 문자높이 (2.5) , 문자정렬 (ISO)

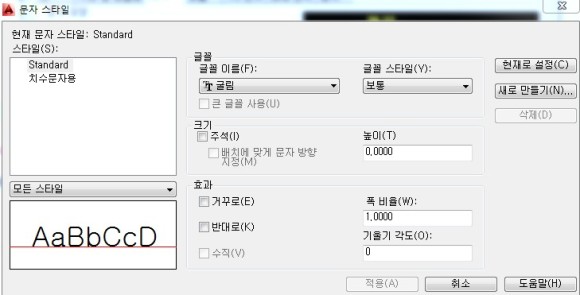

​※ 문자 스타일 : 글꼴 (굴림) , 높이 (0)

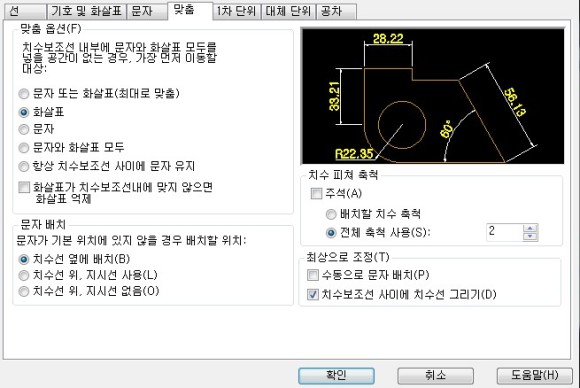

​※ 맞춤 : 옵션 (화살표) , 전체축척 (2)

​10. 치수 기입 하기

​11. 시험 문제의 치수 문자 & 화살표 위치 비교 검토 하기

​12. 배치 시트 클릭

​13. 0번 레이어 맨 앞으로 변경

​14. LIMITS 엔터 / 0,0 엔터 / 297,210 엔터

​15. Z 엔터 / A 엔터

​16. REC 엔터 / 0,0 엔터 / 297,210 엔터

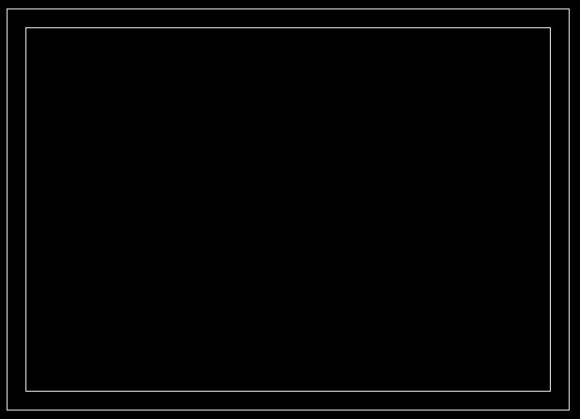

​17. 안쪽으로 간격 띄우기 (10)

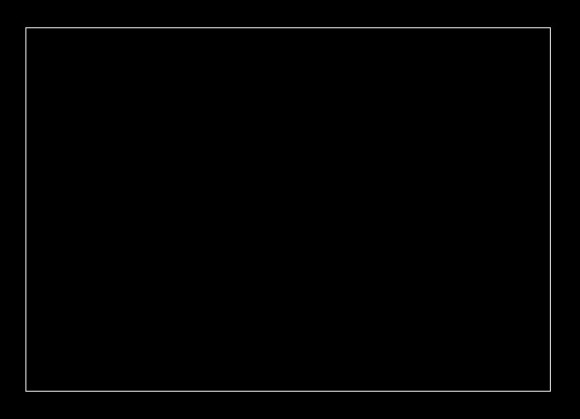

18. 바깥쪽 사각형 삭제

​19. 남아있는 REC 사각형 분해

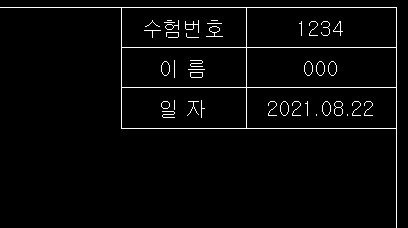

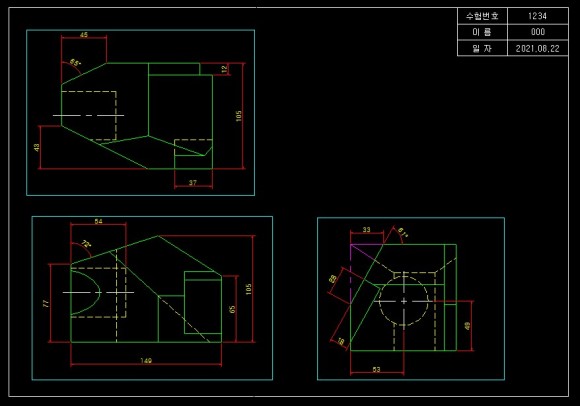

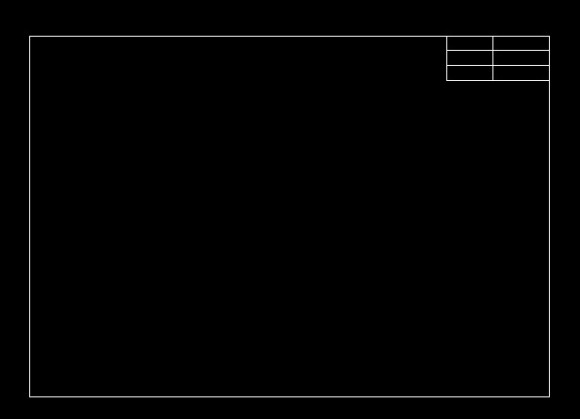

20. 표제란 작성

21. 표제란 문자 기입

[문자 높이 = 3 / 문자 레이어 적용]

22. 뷰포트 레이어 맨 앞으로 변경​

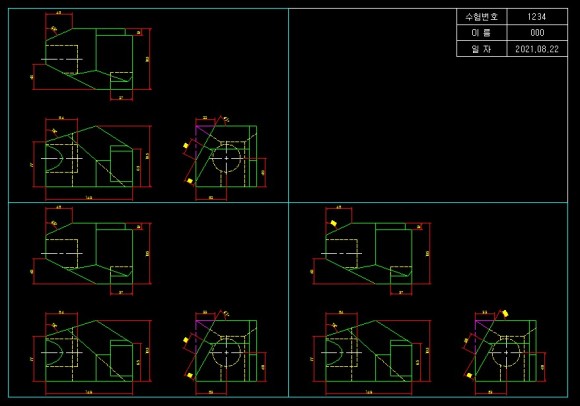

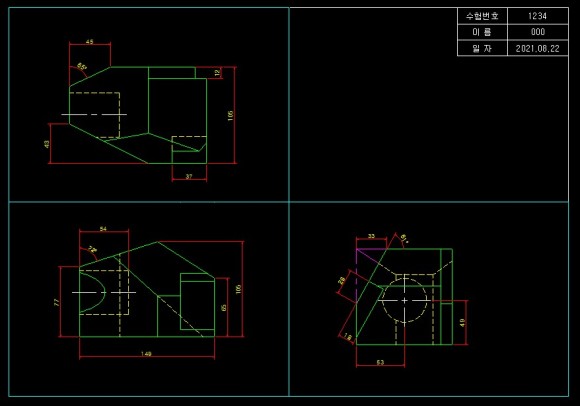

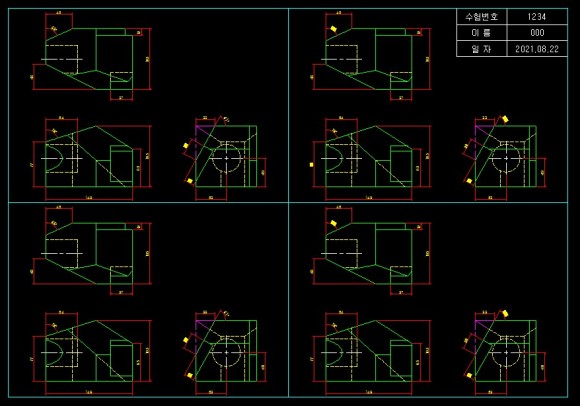

23. MV 엔터 / 4엔터 / 좌측 상단 모서리 클릭 / 우측 하단 모서리 클릭

24. 우측 상단 뷰포트 삭제

25. (평면도 , 정면도, 우측면도) 각 해당 되는 도형만 보이게 조정

26. 각 뷰포트 크기 조정

27. 각 뷰포트 축척 조정 [ Z 엔터 / 1/2XP 엔터 ]

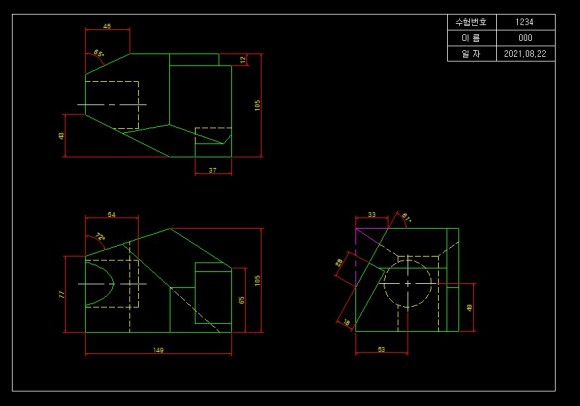

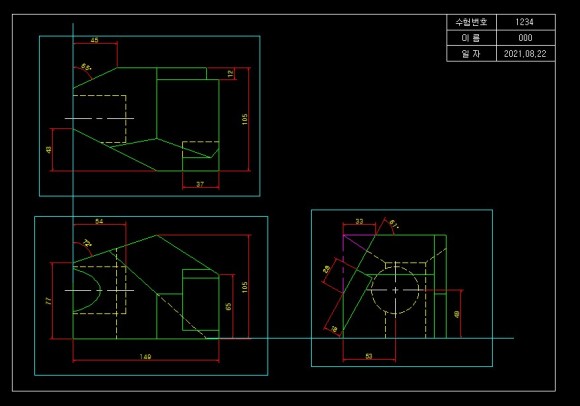

28. 정면도를 기준으로 선을 그려 평면도 우측면도 정렬 시킴

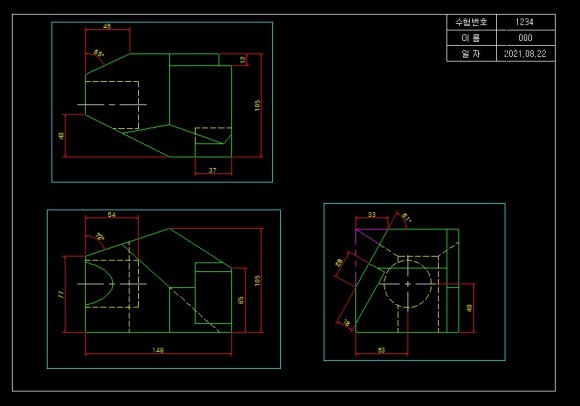

29. 뷰포트 위치& 간격 조정

30. 0번 레이어 맨 앞으로 변경

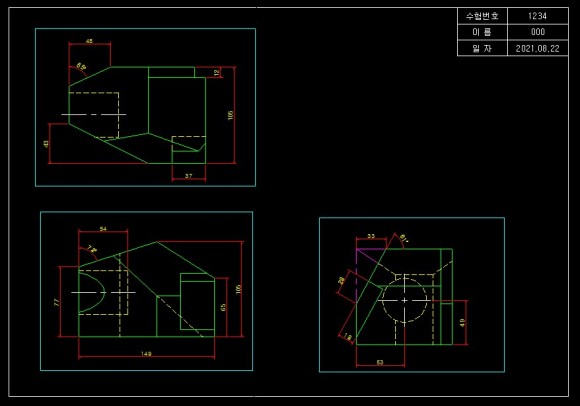

​31. 레이어에서 뷰포트 동결

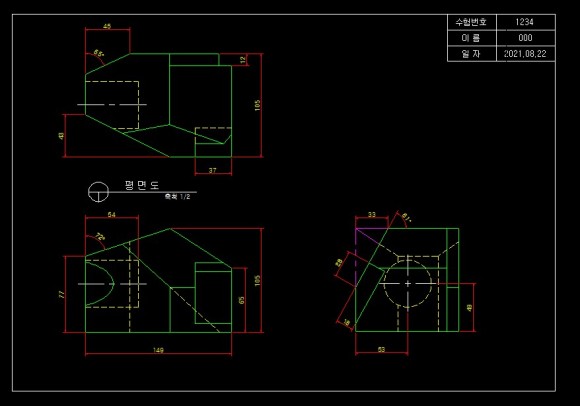

32. TITLE 블록 삽입

33. TITLE 문자 기입 [문자높이= 3.5 /축척 문자높이= 2.5 /문자레이어 적용]

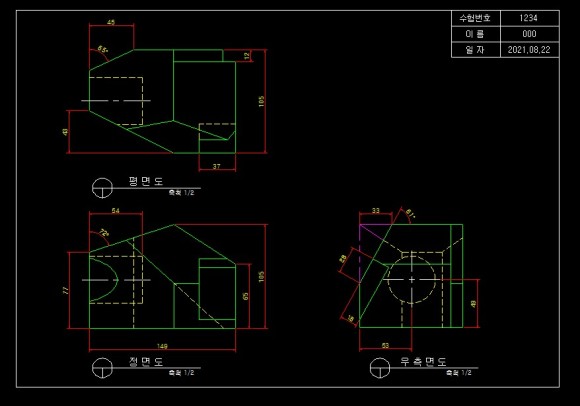

34. 각 3각법에 TILE 블록 적용 (복사 & 편집)

35. 시험 문제와 비교 하여 동일하게 LTS 변경 [LTS=2.5]

​36. Z 엔터 / A 엔터

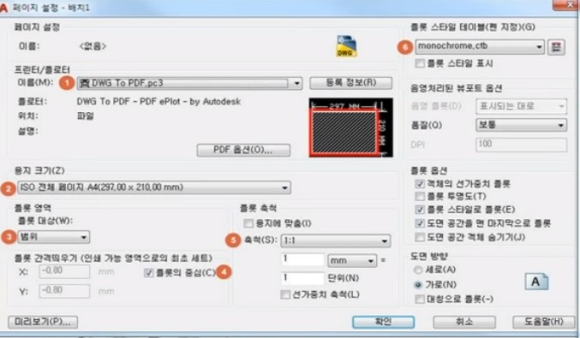

​37. 출력 페이지 설정

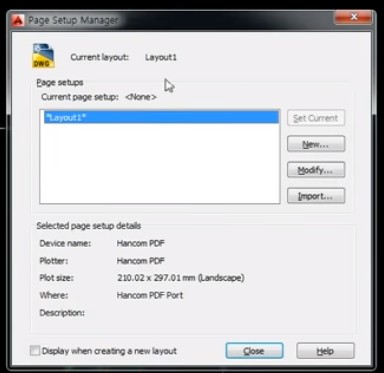

38. Page setup 엔터 [수정 클릭 출력 페이지 설정과 동일 여부 확인]

​39. Z 엔터 / A 엔터

​40. 저장 클릭

​41. CAD 프로그램 종료

​42. 바탕화면에 수험번호 dwg 파일 제출

​43. 파일 전송 여부 시험관에게 확인 후 시험 종료 클릭



​예제 연습 할 경우 동일 작업 반복 하시면 큰 도움이 될 거라 생각 합니다.
